Pilous CTR 1000H 60
Bevezetés a vágásba és vissza - motoros meghajtással
Fűrészmű magasságállítás - motoros
Vezérlőpanel - fix, sínpálya végén

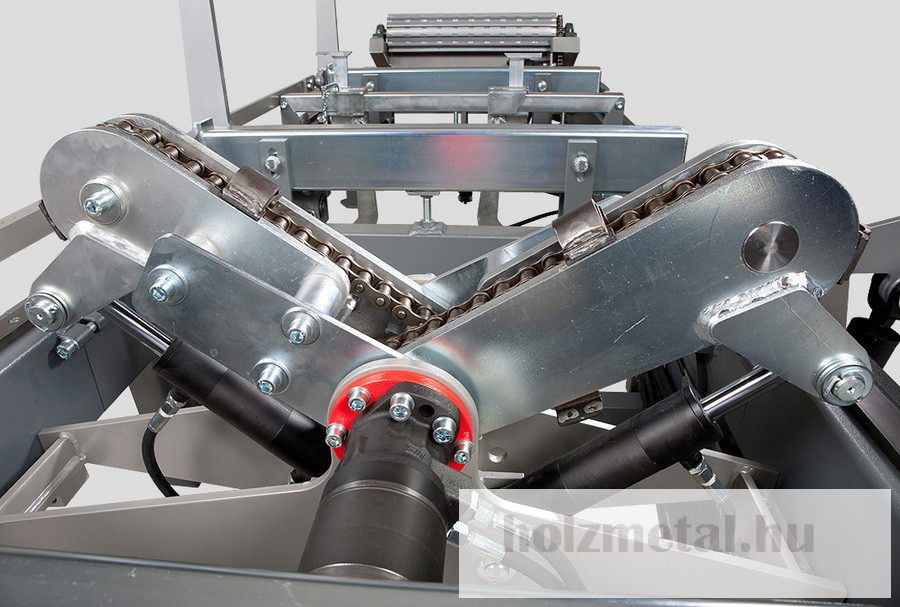

Rönkmozgatás - hidraulikus
A gép kivételesen robusztus felépítése és a nagy teljesítményű hidraulikus berendezés a legnehezebb üzemi körülmények között is lehetővé teszi a működést, beleértve a non-stop üzemet is. Számos hidraulikus tartozék könnyedén kezeli még a nagyon nagy rönköket is, jelentősen növeli a gép termelékenységét és megtakarítja a munkaerőköltséget.

A CTR 1000 H 60 fűrészgép a nagyobb fűrészüzemekben megszokott technológiát alkalmazza. Fő jellemzői az ívelt felületűkerekek, a 60 mm-es hengerelt fűrészlapok, a rögzített - csúszó fűrészlapvezető, a nyomáskiegyenlítő, a hűtési módszer megváltoztatása, valamint a fűrészlaphoz tartozó kaparók és súrolók. Ez a technológia ideális a sztellites fűrészlapokkal együtt, amelyek nagy vágási teljesítményük miatt fokozatosan felváltják a hagyományos fűrészlapokat a piac e szegmensében. A szélesebb szteellit fűrészlap a nagy teljesítményű motorral kombinálva nagyobb vágási sebességet és ezáltal nagyobb gépi termelékenységet tesz lehetővé. Ez a kombináció egy nagy termelékenységű gépet eredményezett, amely kategóriájában verhetetlen árral rendelkezik
A gép alapkivitelben mérőrendszerrel van felszerelve, amelynek egyszerű, intuitív kezelése nagyméretű színes érintőképernyőn történik. A kezelőrendszer új generációja négy vágási mód közül választhat. Lehetőség van állandó vagy változó vastagságú fűrészáru ismétlésének beállítására.
Lehetőség van továbbá a vágás után a kar automatikus kilépésének két módja közül is választani, vagy fix magasságra, vagy az utolsó méréssel, állítható ráhagyással.
Egyszerű és gyors deszka vastagság bevitele egy szerkeszthető könyvtárból.
Az új rendszer garantálja a kívánt vágásvastagság gyors és pontos automatikus beállítását, így elkerülhető a vágás kézi beállításakor elkövetett emberi hiba. Ez nagymértékben időt takarít meg és pontosabbá teszi a gyártást.

Az alapváltozat a következő hidraulikus tartozékokkal van felszerelve:

Hidraulikus szorító - 2x
Dönthető rönktámasz - 5x
Felhúzható rönkforgató - 1x
Rönk kiegyenlítő passzív görgő - 1x
Rönkkiegyenlítő hajtott görgő - 1x
A CTR sorozat egyedülálló moduláris kialakításának köszönhetően a gép számos szerelési ponttal rendelkezik a hidraulikus berendezésekhez. Ez lehetővé teszi a rönk elhelyezésének nagyfokú variálhatóságát a teljes rönkhossz és a feldolgozott anyag sajátosságai tekintetében.

A fűrészmű széles, kivételesen masszív hídja és a robusztus mozgó részek biztosítják a zavartalan működést vágás közben, még nagy haladási sebességnél is. Az összes fő műszaki egység, mint például a futókerék a csapágyrendszerrel, a fűrészmű szerkezete, a meghajtási és adagolási rendszer stb. szakszerű kivitelezése a legnehezebb üzemi körülmények között is maximális élettartamot és a gép pontosságát biztosítja.

A központi vezérlőpanel helyhez kötött, és a fő futószekcióban van elhelyezve. Ez lehetővé teszi a gép kényelmes vezérlését egyetlen helyről, teljes hidraulikus tartozékokkal. A vágásba és vissza történő betáplálást egy elektromos motor hajtja, amelyet egy frekvenciaváltó által vezérelt csigáshajtóművel ellátott csigakerék-hajtómű vezérel. A haladási sebesség egyszerűen változtatható a vezérlőpanelen lévő potenciométeres gomb elforgatásával. A véghelyzeteket automatikus lassítás és megállás biztosítja ütés ellen.

A masszív fűrészmű állítható keménykróm rudakon nyugszik (felfelé és lefelé történő mozgatáshoz), amelyek biztosítják a fűrészkar mozgásának abszolút pontosságát és gyakorlatilag korlátlan élettartamot, ha a gépet rendszeresen kenik. A kar függőleges mozgását kétoldali szinkron lánchajtás biztosítja, amelyet egy csigaváltóval ellátott villanymotor hajt.

A fűrészkar kiváló minőségű szürkeöntvényből készült járókerékkel van felszerelve, amelyek pontosan kiegyensúlyozottak a rezgések ellen. A kerék a kerülete mentén horonnyal van ellátva. A horonyban egy cserélhető gumi-textil lapos szíj található, amely optimális érintkezési felületet hoz létre a kerék és a fűrészlap között.

A masszívan szerelt futókerék meghajtásáról az ékszíjakon keresztül egy professzionális, speciálisan a rezgések ellen kiegyensúlyozott elektromos motor gondoskodik.

A feszítőkerék-rendszer egy robusztus, csavarokkal és finombeállító rúddal ellátott, fecskefarokcsúszdán mozog, amely a gép hosszú távú működése esetén is rendkívül pontos, szabad mozgást nem igénylő beállítást tesz lehetővé.

A gép alapját rendkívül stabil futószelvények alkotják, a karhíd megfordítható, állítható, acélból készült vezetésével. A futószelvények bőségesen méretezve vannak a feldolgozott rönkök megadott maximális átmérőjéhez, és a gyakorlat alapján még nagyon kemény üzemi körülmények között is számítanak. A futószelvényen lévő híd kétoldali vezetése a nagy teljesítményű motorral kombinálva lehetővé teszi a levágott darabok gördülékeny és gyors elmozdítását (eltávolítását) a deszkavisszavezető karok használata esetén. A rönkhossz gyakorlatilag korlátlan, csak a beépített futó meghosszabbító szakaszok számától függ. A futószakaszok masszív, állítható magasságú rönkhordó gerendákkal, dönthető szögvasakkal és rönkbilincsekkel vannak felszerelve.

A CTR modellsorozat a fűrészüzemek tervezésének legújabb trendjeit képviseli, különös hangsúlyt fektetve a maximális pontosságra és a hosszú élettartamra minimális költség mellett. A gépeket eredeti moduláris módon tervezték, ami lehetővé teszi az összes fő műszaki csomópont és azok egyes részeinek egyszerű cseréjét vagy beállítását. Ez jelentősen csökkenti a karbantartási költségeket a gép hosszú távú használata során, és a szervizidőt is lerövidíti, ezáltal csökkentve a termelés leállását.

A tartozékok széles választéka egyszerűsíti és gyorsítja a gép működését, és befolyásolja a termelést. Lehetőség van tehát a fűrészgépet pontosan az ügyfél igényeihez igazítani.

A bemutatott képek csak illusztrációs célt szolgálnak. A tényleges termék a termékfejlesztés miatt eltérhet.
