Bevezetés a vágásba és vissza - motoros meghajtással
Kar magasságállítás - motoros
Vezérlőpanel - fix
Rönkmozgatás - hidraulikus

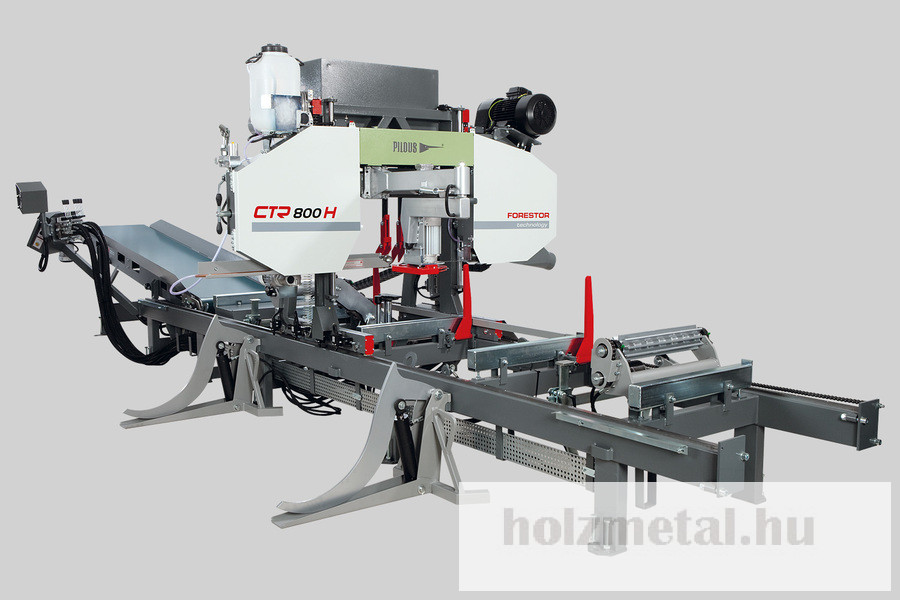

Univerzális hidraulikus fűrészgép, amely 830 mm-es maximális vágási átmérőjével a legtöbb fűrészáru vágására alkalmas.

A gép kivételesen robusztus felépítése és a nagy teljesítményű hidraulikus berendezés a legnehezebb üzemi körülmények között is lehetővé teszi a működést, beleértve a non-stop üzemet is. Számos hidraulikus tartozék könnyedén kezeli a nagyméretű rönköket is, jelentősen növeli a gép termelékenységét és megtakarítja a munkaerőköltségeket.

A gép alapkivitelben mérőrendszerrel van felszerelve, amelynek egyszerű, intuitív kezelése nagyméretű színes érintőképernyőn történik. A kezelőrendszer új generációja négy vágási mód közül választhat. Lehetőség van állandó vagy változó vastagságú fűrészáru ismétlésének beállítására.
Lehetőség van továbbá a vágás után a kar automatikus kilépésének két módja közül is választani, vagy fix magasságra, vagy az utolsó méréssel, állítható ráhagyással.
Egyszerű és gyors deszka vastagság bevitele egy szerkeszthető könyvtárból.
Az új rendszer garantálja a kívánt vágásvastagság gyors és pontos automatikus beállítását, így elkerülhető a vágás kézi beállításakor elkövetett emberi hiba. Ez nagymértékben időt takarít meg és pontosabbá teszi a gyártást.

Az alapváltozat a következő hidraulikus tartozékokkal van felszerelve:

Hidraulikus szorító - 2x
Lehajtható rönktámasz - 3x
Rönkforgató - 1x
A CTR sorozat egyedülálló moduláris kialakításának köszönhetően a gép számos hidraulikus felszereléshez való illesztési ponttal rendelkezik. Ez lehetővé teszi az elhelyezés nagyfokú variálhatóságát a teljes rönkhossz és a feldolgozott anyag sajátosságai tekintetében.

A fűrészgép széles, kivételesen masszív hídja és a robusztus mozgó részek biztosítják a zavartalan működést vágás közben és nagy haladási sebességnél is. Az összes fő műszaki egység, mint például a vezetőkerék a csapágyrendszerrel, a fűrészgép szerkezete, a meghajtási és adagolási rendszer stb. szakszerű kivitelezése a legnehezebb üzemi körülmények között is maximális élettartamot és pontosságot biztosít a gépnek.

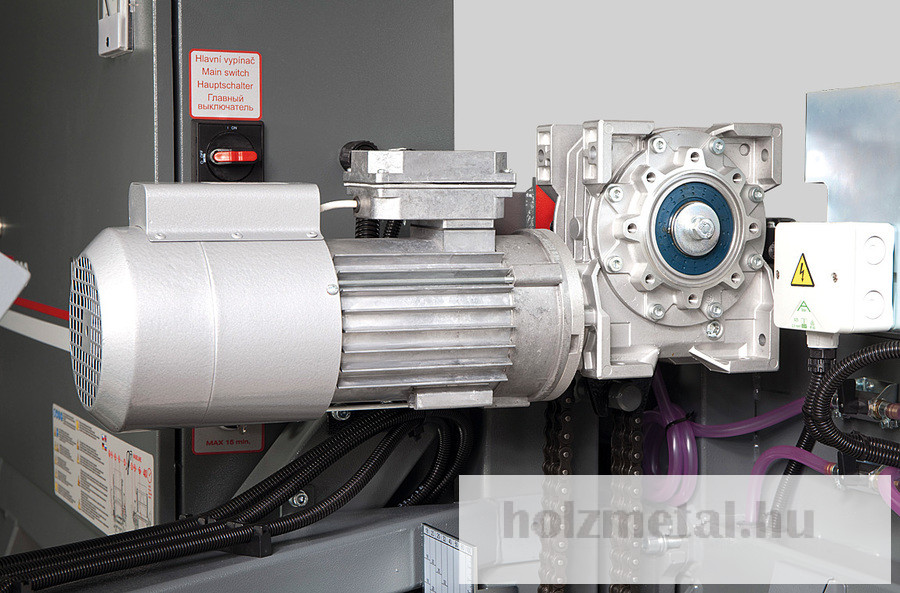

A központi vezérlőpanel fix, és a fő járó részen van elhelyezve. Ez lehetővé teszi a gép kényelmes vezérlését egyetlen helyről, a teljes hidraulikus kiegészítőkkel együtt. A vágásba és vissza történő előtolást egy elektromos motor mozgatja, amelyet egy frekvenciaváltó által vezérelt hajtóművel vezérel. A haladási sebesség egyszerűen változtatható a vezérlőpanelen lévő potenciométer gomb elforgatásával. A véghelyzeteket automatikus lassítás és megállás biztosítja ütés ellen.

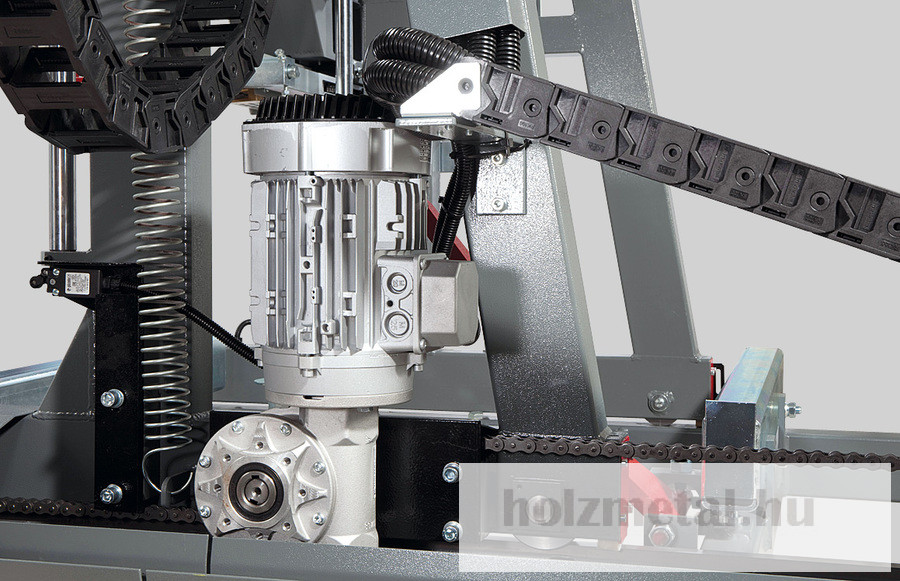

A masszív fűrészkar állítható keménykróm rudakon nyugszik (felfelé és lefelé történő mozgatáshoz), amelyek biztosítják a fűrészkar mozgásának abszolút pontosságát és gyakorlatilag korlátlan élettartamot, ha a gépet rendszeresen kenik. A kar függőleges mozgását kétoldali szinkron lánchajtás biztosítja, amelyet egy csigás hajtóművel ellátott villanymotor hajt.

A fűrészlapot a vágásban edzett és csiszolt lapgörgők vezetik. Ez a rendszer minden irányban teljesen beállítható, és biztosítja a vezetőgörgők és a fűrészlap optimális helyzetét. A vágás pontosságának biztosítása érdekében a kezelőoldalon lévő vezetőgörgő a lehető legközelebb mozog a munkadarabhoz. Egyszerűen működtethető masszív csapágyrendszer. Motoros meghajtású és külön tartozékként a vezérlőpultról vezérelhető (Elektromosan vezérelt vezetőrúd).

A kar kiváló minőségű szürkeöntvényből készült futókerekekkel van felszerelve, pontos kiegyensúlyozással a rezgések ellen. A kerék a kerülete mentén horonnyal van ellátva. A horonyban egy cserélhető gumi-textil lapos szíj található, amely optimális érintkezési felületet hoz létre a kerék és a fűrészlap között.

A masszívan szerelt futókerék meghajtásáról az ékszíjakon keresztül egy professzionális, speciálisan a rezgések ellen kiegyensúlyozott elektromos motor gondoskodik. A gép alapváltozata egy nagy teljesítményű, 7,5 kW-os motorral van felszerelve. A még nagyobb teljesítmény érdekében, például túlméretes rönkök vágásakor vagy akár nagyon kemény anyagok vágásakor, különösen a sztellithegyű pengékkel, 11 kW-os motor használható.

A feszítőkerék-rendszer egy robusztus, csavarokkal és egy finombeállító rúddal ellátott, fecskefarokcsúszdán mozog, amely a gép hosszú távú működése esetén is rendkívül pontos, szabad mozgást nem igénylő beállítást tesz lehetővé.

A gép alapját rendkívül stabil futószelvények alkotják, a karhíd megfordítható, állítható, acélból készült vezetésével. A futószelvények bőségesen méretezve vannak a feldolgozott rönkök megadott maximális átmérőjéhez, és a gyakorlat alapján még nagyon kemény üzemi körülmények között is számítanak. A futószelvényen lévő híd kétoldali vezetése a nagy teljesítményű motorral kombinálva lehetővé teszi a levágott darabok gördülékeny és gyors elmozdítását (eltávolítását) a deszkavisszavezető karok használata esetén. A rönkhossz gyakorlatilag korlátlan, csak a beépített futó meghosszabbító szakaszok számától függ. A futószakaszok masszív, állítható magasságú rönkhordó gerendákkal, dönthető szögvasakkal és rönkbilincsekkel vannak felszerelve.

A gép termelékenységének növelése érdekében lehetőség van a deszkavisszavezető kar és a deszkacsúszda, vagy az XRB 800 ferde szalagszállítószalag felszerelésére, amelyet helytakarékossági okokból részben az alapgép vázába integráltak. A fűrésztelepről történő deszkaszállításra egy elektromosan meghajtott szalagszállító szolgál.

A CTR modellsorozat a fűrészüzemek tervezésének legújabb trendjeit képviseli, különös hangsúlyt fektetve a maximális pontosságra és a hosszú élettartamra minimális költség mellett. A gépeket eredeti moduláris módon tervezték, ami lehetővé teszi az összes fő műszaki csomópont és az egyes alkatrészek egyszerű cseréjét vagy beállítását. Ez jelentősen csökkenti a karbantartási költségeket a gép hosszú távú használata során, és a szervizidőt is lerövidíti, így csökkentve a termelés leállását.

A tartozékok széles választéka egyszerűsíti és gyorsítja a gép működését, és befolyásolja a termelést. Lehetőség van tehát a fűrészgépet pontosan az ügyfél igényeihez igazítani.

A bemutatott képek csak illusztrációs célt szolgálnak. A tényleges termék a termékfejlesztés miatt eltérhet.
